♣ 특징 ♣

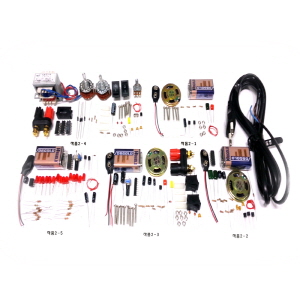

만들면서 배우는 ''전자기초 2'' 교재를 이미 구입하신 독자들이 작품1~5까지 제작하기를 원하는 경우 구입하시기 바랍니다.
TTL IC와 C-MOS IC 그리고 OPAMP등 기초 소자를 활용하여 소리 발생기, LED점멸기, 앰프회로 등의 세트를 제작해 보는 과정으로 보다 실제적으로 부품을 다뤄 보고 장치를 구성하면서 전자장치의 원리와 흐름의 전체를 자연스럽게 이해 할 수 있도록 구성되었다.
최근에는 마이컴이 주 학습목표가 되고 있지만 기초적인 전기, 전자회로에 대한 체험적 이해가 없이는 더 낳은 학습목표를 달성할 수 없을 것이다. 마치 레일이 없는 땅에 레일을 놓아가며 열차를 운행하는 것과 같은 것이 되고 만다. 전기, 전자회로의 기초 지식과 경험은 레일과 같은 것이다. 레일이 잘 마련되어 있다면 최첨단의 기술을 습득하는 것도 시간 문제일 것이다.
♣ 사양 ♣
작품1. 간이 싸이렌
콘덴서의 충방전을 이용하여 여러 음색의 싸이렌 소리를 구현한다. 논리회로나 마이컴의 출력 포트를 이용하여 인터페이스가 가능하다.
작품2. 신호 감지기
이 키트는 증폭기나 기타 신호를 발생하는 회로의 흐름을 파악할 수 있다. 따라서 고장 진단이나 회로의 출력 상태를 모니터 할 수 있다.
작품3. 구급차 소리 발생기
C-MOS IC 4069 IC는 인버터 게이트 회로를 6개 내장하고 있는데 이 IC를 가지고 3개의 발진회로의 구성이 가능하다. 다른 전자회로에서도 수정발진이나 RC발진회로를 간단하게 구성할 때에도 4069를 자주 활용한다. IC 4069는 논리게이트 고이득 앰프, 그리고 일부 게이트 회로를 나누어 활용 할 수 있는 응용력이 풍부한 소자이다.
작품4. 주파수가 정밀한 신호 발생기
대부분의 전자장치는 인간의 심장 박동처럼 기준 클럭을 필요로 한다. 만일 이 클럭이 발생되지 않은다면 회로는 이미 뇌사 상태에 빠진것이다. 따라서 디지털회로의 실험이나 측정 그리고 고장진단에 필요한 것이 '주파수가 정밀한 신호 발생기'인 것이다. 이 키트는 시중에 판매되는 '시그널 제네레이터' 만큼이나 성능이 우수하다.
작품5. 음악에 따라 움직이는 풍차식 점멸기
이 회로는 IC NE555(발진 & 타이머)와 4015(쉬프트레지스터)를 사용 발진 주파수에 의하여 데이터가 쉬프트되어 LED를 순차적으로 반복 점등한다. 오디오 신호의 입력도 가능하다.
♣ 기타사항 ♣
※ PCB는 ''만들면서 배우는 전자기초2''의 교재에 포함된것을 사용한다.
※ 케이스 및 배선은 제공되지않으며 9V 건전지는 1개만 포함됩니다.
※ PCB는 부분판매를하지않으며 옵션으로 구매하시는 PCB는 모든 작품이 포함된(책에 첨부된 기판)입니다. |
