  응용모듈 > 디스플레이/영상 > 문자형 LCD > 1602문자형 LCD(TEXT LCD)

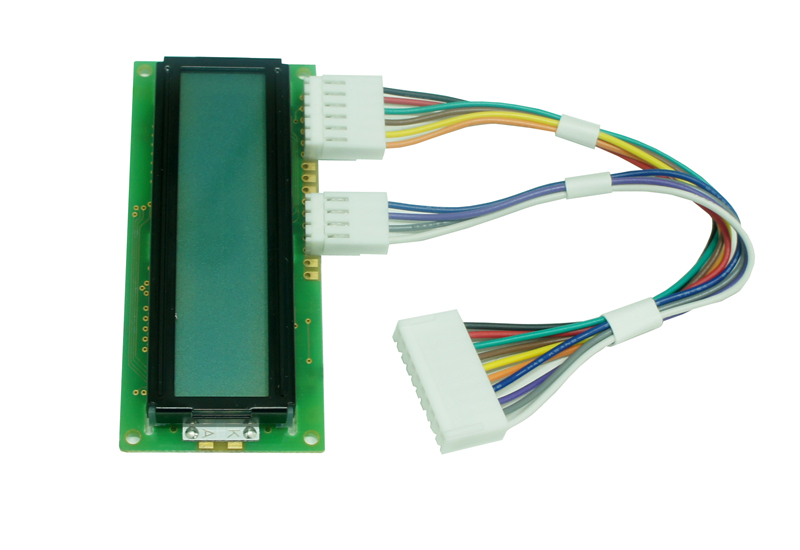

1602문자형 LCD(TEXT LCD)
소비자가 : 38,500
판매가격 : 23,100원
총 상품 금액 0
상품명 : 1602문자형 LCD(TEXT LCD)



     KUT-128 보드에 바로 연결하도록 가공된 LCD 입니다.

 부록

KUT-128 TEXT LCD 메뉴얼


관련 도서 및 키트

- KUT-128 MCU 보드


- KUT-128 TEXT LCD


- USB ISP_RNC


- KUT-128 보드(알루미늄C. FULL SET)


- [도서] 알기쉽게 배우는 AVR ATmega128

- KUT-128 응용보드 FULL SET


관련키트

- KUT-128 인터페이스보드+MCU보드 장착(Full Set)


사양

* PIN CONFIGURATION *

1pin    Vss    0V        Ground

2pin    Vdd    +5V      Logic supply Voltage

3pin    Vo      -          LCD Driving Voltage, Operationg Voltage

4pin    Rs      H/L      REGISTER sELECT : H = Data, L = Instruction

5pin    R/|W  H/L      H = Read(Lcd - Mpu), L = Write(MPU - LCD)

6pin    E        H, HL    Enable for read/write operation

7pin    DB0    H/L      Data Bit 0 (LSB)

8pin    DB1    H/L      Data bit 1

9pin    DB2    H/L      Data bit 2

10pin   DB3    H/L      Data bit 3

11pin   DB4    H/L      Data bit 4

12pin   DB5    H/L      Data bit 5

13pin   DB6    H/L      Data bit 6

14pin   DB7    H/L      Data bit 7 (MSB)

15pin   A LED+ Backlight anode

16pin   K LED- Backlight cathode
