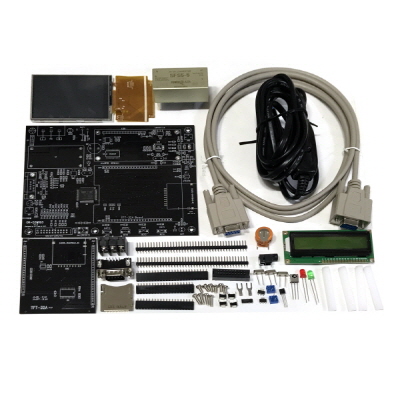

항 목

사 양

비 고

1. CPU

STM32F103VET6

72MHz로 동작

2. ROM

CPU에 내장된 512KB의 플래시 메모리

프로그램 및 상수 데이터 저장

3. RAM

CPU에 내장된 64KB의 SRAM

프로그램, 스택, 사용자 데이터 저장

4. 프로그램

입력/실행

1. 전용 JTAG/SWD 에뮬레이터를 사용하는 방법

2. 기타 JTAG/SWD 에뮬레이터를 사용하는 방법

기본으로 ST-LINK/V2 에뮬레이터 사용

J-Link, ULINK 에뮬레이터도 사용 가능

5. I/O

1. CPU 프로그램용 커넥터

JTAG/SWD 인터페이스용 20핀 커넥터(CN2)

2. 기본 입출력 장치

(1) 16자×2행 텍스트 LCD 모듈

(2) 320×240픽셀 터치스크린 TFT-LCD 모듈

(3) SPI를 사용한 SD 카드 인터페이스(CN7)

(4) 4개의 키입력 스위치(KEY1～KEY4)

(5) 1개의 상태표시 LED(LED1)

(6) +5V용 버저

(7) RS-232C 직렬통신 커넥터(CN5)

(8) CAN 직렬통신 커넥터(CN5)

3. 기타 입출력 장치

(1) 5V, 3.3V 전압센서(ADC1_IN0, ADC1_IN1)

(2) 가변저항 VR1에 의한 전압센서(ADC1_IN2)

(3) LM35DZ 온도센서(U5, ADC1_IN3)

(4) D/A 컨버터 출력(DAC_OUT1)

D/A 컨버터를 사용한 음악연주 출력

(5) TV 리모컨 입력(U6)

(6) 12개의 테스트 포인트(TP1～TP12)

(7) SPI를 사용한 DS3234 리얼타임 클록(U8)

(8) I2C를 사용한 AT24C16 EEPROM(U7)

(9) VS1053b를 사용한 MP3 플레이어 회로

ST-LINK/V2 에뮬레이터 사용

별도의 TFT-32A 보드를 장착하여 사용

표준 9핀 RS-232C 케이블 사용

RS-232C와 CAN을 동일 커넥터로 사용

A/D 입력 범위는 0V～+3.3V

온도측정 범위는 0～100℃

D/A 출력 범위는 0V～+3.3V

CN6 커넥터에 외장형 스피커를 연결

2.4V 충전용 NiMH 배터리로 전원 백업

CN6 커넥터에 외장형 스피커를 연결

6. 전원

+5V(키트에서 +3.3V 및 +1.8V 레귤레이터 사용)

7. PCB

160×130mm 양면 에폭시 기판
