♣ 사용환경

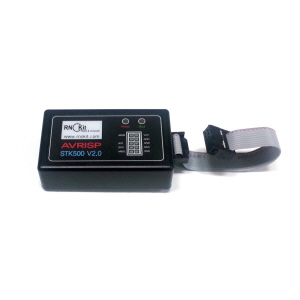

- ATMEL사의 STK500 호환가능 USB ISP 프로그래머
- win xp~ win10(64bit) 동작가능
- AVR Studio V4 동작가능(V6~V7은 AVRISP-CH 또는 AVRISP-V2 제품을 이용바랍니다)
- CodevisionAVR C compiler V1.24.6 이상 동작가능
- 모든 ISP 포트를 잇는 AVR MCU 프로그램 기능
- 내부 Fuse Bit, Lock Bit Read/Write
- LED : Power Red LED
Status Green LED
♣ 지원 Device
- Tiny
ATtiny12, ATtiny13, ATtiny15, ATtiny22, ATtiny24, ATtiny26, ATtiny2313
ATtiny44, ATtiny45, ATtiny461, ATtiny84, ATtiny85, ATtiny861
- Classic
AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343
AT90S4414, AT90S4433, AT90S4434, AT90S8515, AT90S8535
- Mega
ATmega8, ATmega16, ATmega32, ATmega48, ATmega64, ATmega88
ATmega103, ATmega128, ATmega1280, ATmega1281, ATmega161
ATmega162, ATmega163, ATmega164P, ATmega165, ATmega165P
ATmega169, ATmega323, ATmega325, ATmega329, ATmega644
ATmega645, ATmega649, ATmega2560, ATmega2561, ATmega3250
ATmega3290, ATmega6450, ATmega6490, ATmega8515, ATmega8535
AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM2B
AT90PWM3, AT90PWM3B, ATmega128A
- Other
AT90USB162, AT90USB646, AT90USB647, AT90USB1286, AT90USB1287
♣ 10Pin ISP 지원

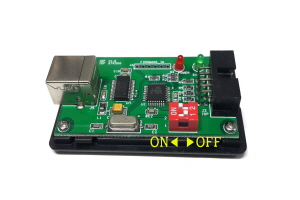

♣ 동작전원
- 2번 스위치 ON/OFF로 ISP보드전원 설정
- 1번 스위치 ON/OFF로 DC +5v USB전원 설정
(출고시 2번 ON, 1번 OFF상태로 출고되며 ISP가 아닌 메인보드에 아답터(SMPS)와
ISP의 USB를 통해 따로 5V를 입력하면 메인보드에 이상이 생길 확률이 높고, USB를 통한
입력보다는 아답터(SMPS)가 안정적입니다)
♣ 참고사항
- 코드비전사용 Kit 에 Hex파일 넣는법 참고 블로그 : https://blog.naver.com/rnc_ohm/220844338852
- AVR Studio4 사용 kit 에 Hex파일 넣는법 참고 블로그 : https://blog.naver.com/rnc_ohm/220838532963 |
