♣옵션의 아답터연결케이블은 K_motor1 모듈의 파워 2p커넥터와 DC아답터를 연결해주는 케이블입니다.

♣  부록

     K_MOTOR1 메뉴얼 및 예제소스

♣ 관련 도서 및 키트 상품 보기

     K_Switch1, K_Switch2, K_LED1, K_LED2,  FM-1502(DC소형모터),

     K_BASE, K_Motor2, K_FND1, K_Dotmatrix, KUT-128_COM

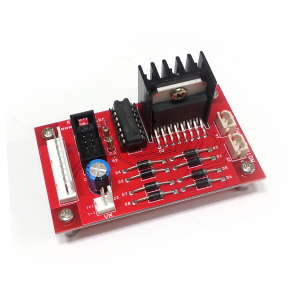

♣ 주요사양

 - 모터제어 : 2개

 - 최대 전류 : 2A

 - 구동전압 : 5V ~ 45V

 - 컨트롤러 : L298N 1개

 - 제어신호 : CW/CCW, PWM



[10핀 모렉스 커넥터]

핀번호	1	2	3	4	5	6	7	8	9	10
핀명	5V	5V	CW/CCW1	PWM1	x	x	CW/CCW2	PWM2	GND	GND

[10핀 Flat 케이블 커넥터]

핀번호	1	3	5	7	9
핀명	5V	CW/CCW1	x	PWM2	GND
핀번호	2	4	6	8	10
핀명	5V	PWM1	x	CW/CCW2	GND

                       [동작 타이밍(방향 및 속도 제어)]

핀명	기능
CW/CCW1, CW/CCW2	정회전/역회전 제어(1 : 정회전, 0 : 역회전)
PWM1, PWM2	모터 속도 제어를 위한 PWM(Pulse Width Modulation) 펄스 1 : 모터 회전, 0 : 모터 정지





♣ 회로구성

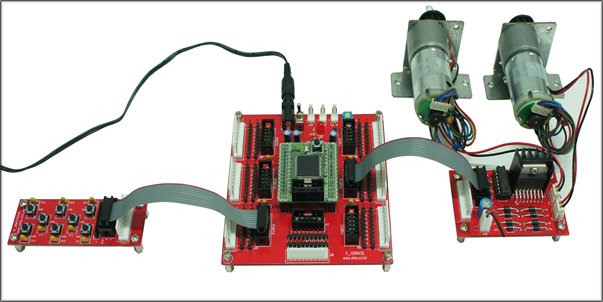

K_base 사용시

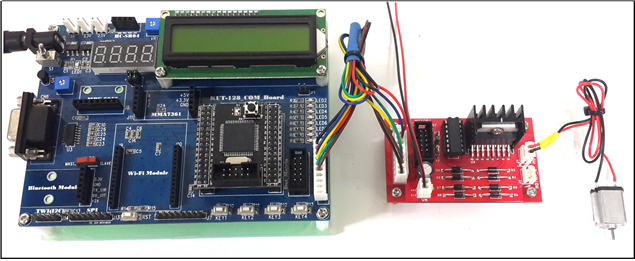

KUT-128_COM 사용시(이미지에는 모터가 1개만있지만 2개 구동가능합니다)
