항 목

사 양

비 고

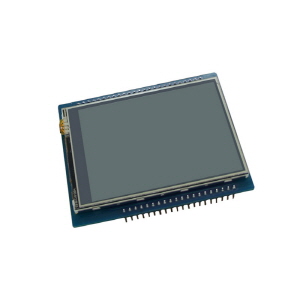

1. TFT-LCD 모듈

I3202-7HMT2432A (CN4) 터치 스크린 내장형

컨트롤러 HX8347-A01

2. 인터페이스 방식

① 8비트 인터페이스 방식 (J1 =ON)

② 16비트 인터페이스 방식(J1 = OFF)

3. 터치 스크린

① SPI 인터페이스(ADS7846N 또는 ADS7846E 사용)

② I2C 인터페이스(TSC2003IPW 사용)

③ X+, Y+, X-, Y- 신호를 직접 인터페이스

①과 ②는 1가지만을

선택하여 사용할 것

4. SD 카드

SD/MMC 카드 (CN3)

5. 접속 커넥터

CN1(25핀) 및 CN2(20핀)

6. 백라이트

TFT-LCD 소자 내부에 5개의 LED 내장

7. 전원

① LCD 전원 : +2.8V(+3.3V도 사용 가능)

② LED 전원 : +3.3V(백라이트용)

8. PCB 크기

66×80mm 양면 에폭시 기판

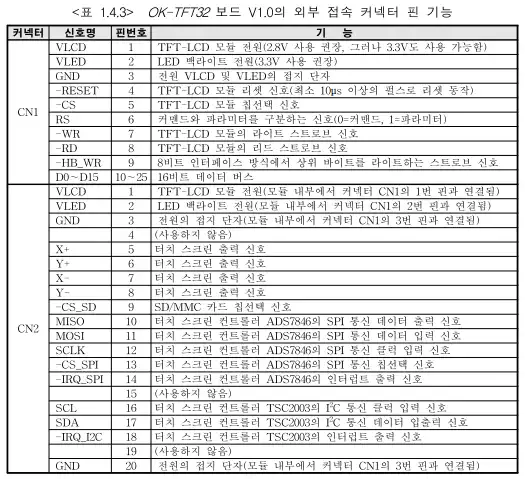

커넥터

신호명

핀번호

기 능

CN1

VLCD

1

TFT-LCD 모듈 전원(2.8V 사용 권장, 그러나 3.3V도 사용 가능함)

VLED

2

LED 백라이트 전원(3.3V 사용 권장)

GND

3

전원 VLCD 및 VLED의 접지 단자

-RESET

4

TFT-LCD 모듈 리셋 신호(최소 10μs 이상의 펄스로 리셋 동작)

-CS

5

TFT-LCD 모듈 칩선택 신호

RS

6

커맨드와 파라미터를 구분하는 신호(0=커맨드, 1=파라미터)

-WR

7

TFT-LCD 모듈의 라이트 스트로브 신호

-RD

8

TFT-LCD 모듈의 리드 스트로브 신호

-HB_WR

9

8비트 인터페이스 방식에서 상위 바이트를 라이트하는 스트로브 신호

D0～D15

10～25

16비트 데이터 버스

CN2

VLCD

1

TFT-LCD 모듈 전원(모듈 내부에서 커넥터 CN1의 1번 핀과 연결됨)

VLED

2

LED 백라이트 전원(모듈 내부에서 커넥터 CN1의 2번 핀과 연결됨)

GND

3

전원의 접지 단자(모듈 내부에서 커넥터 CN1의 3번 핀과 연결됨)

4

(사용하지 않음)

-SD_CS

5

SD 카드의 칩선택 신호

SD_MOSI

6

SD 카드의 SPI 통신 데이터 입력 신호

SD_MISO

7

SD 카드의 SPI 통신 데이터 출력 신호

SD_SCK

8

SD 카드의 SPI 통신 클록 입력 신호

-TS_CS

9

터치 스크린 컨트롤러 ADS7846의 칩선택 신호

TS_MOSI

10

터치 스크린 컨트롤러 ADS7846의 SPI 통신 데이터 입력 신호

TS_MISO

11

터치 스크린 컨트롤러 ADS7846의 SPI 통신 데이터 출력 신호

TS_SCK

12

터치 스크린 컨트롤러 ADS7846의 SPI 통신 클록 입력 신호

-TS_INT

13

터치 스크린 컨트롤러 ADS7846 또는 TSC2003의 인터럽트 출력 신호

TS_SDA

14

터치 스크린 컨트롤러 TSC2003의 I2C 통신 데이터 입출력 신호

TS_SCL

15

터치 스크린 컨트롤러 TSC2003의 I2C 통신 클록 입력 신호

X+

16

터치 스크린 출력 신호

Y+

17

터치 스크린 출력 신호

X-

18

터치 스크린 출력 신호

Y-

19

터치 스크린 출력 신호

GND

20

전원의 접지 단자(모듈 내부에서 커넥터 CN1의 3번 핀과 연결됨)

인터페이스

점퍼 스위치 J1

사용 방법

8비트 방식

J1 = ON

① 점퍼 스위치 J1을 ON시킴.

② D7～D0 버스를 통하여 상위 바이트를 -HB_WR 신호로 라이트

하고 하위 바이트를 -CS, RS, -WR 신호로 라이트함.

③ 사용하지 않는 -RD 신호는 +3.3V에 접속함.

④ 사용하지 않는 D15～D8은 오픈시켜두어야 함.

16비트 방식

J1 = OFF

① 점퍼 스위치 J1을 OFF시킴.

② D15～D8에 상위 바이트, D7～D0에 하위 바이트를 접속함.

③ 사용하지 않는 -RD 및 -HB_WR 신호는 +3.3V에 접속함.

④ U3과 R4를 조립하지 않아도 됨.
