♣ 특징 ♣ KUT-8515 완성 키트는 Atmel사의 AVR 8비트 RISC 프로세서인 ATmega 8515의 기본적인 기능을 익히고 실험하는데 필요한 최소한의 하드웨어로 구성되어 있으므로 입문자들에게 쉽고 편리하면서도 저렴하게 공급되는 트레이닝 키트이다. 어느 정도 수준의 학습이 끝나면 여러분의 독자적인 응용 시스템을 제작함에 있어 메인 CPU 보드로 활용할 수 있다.
♣ 사양 ♣
항 목
사 양
비 고
CPU
ATmega8515
16MHz 클럭 사용
메모리
RAM : 32K 바이트
선택적 사용
내장 주변장치
B 포트 : LED×8
D 포트 : 스위치×4
PWM 출력
아날로그 입력 비교
2채널
인터럽트와 연동 사용
LED로 확인
가변저항 이용
스위치 입력, 외부 커넥터
외부 인터페이스
A 포트 커넥터
C 포트 커넥터
제어신호 커넥터
RS-232C 커넥터
LCD 커넥터
ISP 커넥터
5V, PA0~PA7, GND(10핀)
5V, PC0~PC7, GND(10핀)
INT1 등 제어 신호(10핀)
MAX232 내장(3핀)
4비트 데이터 버스 방식
(16문자×2라인 LCD 사용)
ISP 케이블 제작 필요
(또는 OHM사 별매용 이용 가능)
전원
+5V
아답터 잭
PCB 외형
132×102mm 2층 에폭시 기판

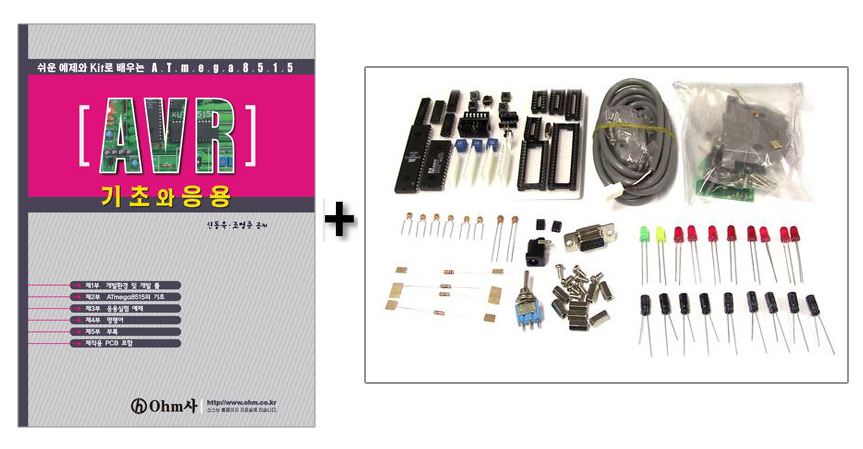

※ 패키지 구성 ※ ☞ [도서] 쉬운 예제와 키트로 배우는 AVR 기초와 응용+ KUT-8515 부품세트 제공
