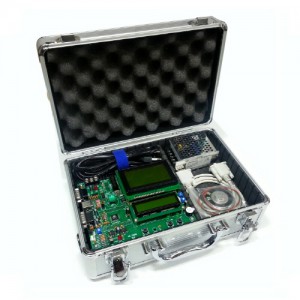

항  목

사     양

비     고

1. CPU

AT91SAM7S256-AU-001

1. 메인 보드에 직접 조립하는 방법

2. CPU 보드를 사용하는 방법(CN10～11)

2. ROM

CPU에 내장된 256KB(64KW)의 플래시 메모리

프로그램 및 상수 데이터 저장

3. RAM

CPU에 내장된 64KB의 SRAM

프로그램, 스택, 사용자 데이터 저장

4. 프로그램

  입력/실행

1. USB포트형 다운로드 케이블을 사용하는 방법

2. 직렬포트형 다운로드 케이블을 사용하는 방법

3. JTAG 인터페이스를 사용하는 방법

1. USB A-B형 케이블 사용(선택 사양)

2. RS-232C 케이블 사용(기본 제공)

3. OK-JTAG 케이블 사용(선택 사양)

5. I/O

1. CPU 프로그램용 콘넥터

  (1) JTAG 인터페이스용 20핀 콘넥터(CN2)

  (2) JTAG 인터페이스용 14핀 콘넥터(CN3)

  (3) USB 포트용 4핀 콘넥터(CN4)

  (4) 직렬포트 DBGU용 9핀 콘넥터(CN5)

2. SAM-BA Boot 프로그램을 플래시 메모리에

  로드하는 장치(SW2 및 LED3)

3. CPU가 직접 제어하는 I/O

  (1) 2개의 키입력 스위치(KEY1～KEY2)

  (2) 2개의 상태표시 LED(LED1～LED2)

  (3) +5V용 버저, 스피커 사운드 출력(CN7)

  (4) 16×2 문자 텍스트형 LCD 모듈

  (5) 128×64 도트 그래픽형 LCD 모듈

  (6) LM35D에 의한 온도센서(AD4)

  (7) 가변저항에 의한 전압센서(AD5)

  (8) 외부 A/D 입력 콘넥터(CN8, AD6～AD7)

  (9) RS-232C 직렬포트(CN6)

  (10) SPI를 사용한 SD/MMC 카드 인터페이스(CN9)

  (11) SPI를 사용한 AT93C56 직렬 EEPROM

  (12) TWI를 사용한 DS1307 리얼타임 클록

  (13) 3개의 테스트 포인트 TP1～TP3

Wiggler 호환의 OK-JTAG을 사용

Wiggler 호환의 OK-JTAG을 사용

표준 USB A-B형 케이블 사용

표준 9핀 RS-232C 케이블 사용

약 10초의 동작시간 동안 LED3이 점등

화면밝기 조절 및 백라이트 기능 포함

화면밝기 조절 및 백라이트 기능 포함

A/D 입력 범위는 0V～+3.3V

표준 9핀 RS-232C 케이블 사용

전원 백업 기능 포함(배터리, 수퍼캡)

각각 PWM0, PWM1, PCK1 출력

6. 전원

+5V(키트에서 +3.3V 레귤레이터 사용)

CPU 내부에서 +1.8V 레귤레이터 사용

7. PCB

160×130mm 양면 에폭시 기판
