  키트(KIT) > 개발용 키트 > STM32F 보드 > Cortex M3 STM32F103RCT6_CPU보드

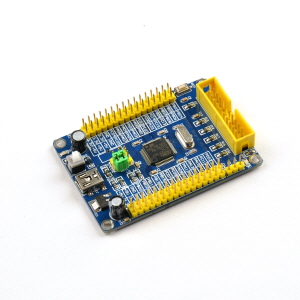

Cortex M3 STM32F103RCT6_CPU보드
판매가격 : 38,600원
총 상품 금액 0 원
상품명 : Cortex M3 STM32F103RCT6_CPU보드




◆ ST사의 IC수급 불안정으로 일시적으로 가격이 변동되었음을 알립니다.


 Features

  • STM32 master chip introduction


    • Kernel : Cortex-M3 32-bit RISC
    Operating frequency : 72MHz, 1.25 DMIPS / MHz; Operating voltage: 2- 3.6V;
    Package : LQFP64; I / O ports: 64;
    Storage resources : 256kB Flash, 48kB RAM (and so easily ported UCGUI LWIP more resource-intensive protocol packets can develop a more powerful program)
    Interface resources : 2xSPI, 5xUSART, 1xI2S, 2xI2C; 　　　　　
                        1xLCD, 1xSDIO, 1xUSB, 1xCAN
    Analog to digital conversion : 3xAD (12 Wei, 1us, sharing 16 channels), 2xDA (12-bit);
    Debug Download : Support for JTAG / SWD interface debug download support IAP.

  • Voltage regulator chip : AMS1117-3.3V chip, a voltage regulator is 3.3V.
  • JTAG / SWD interface - to support downloading and simulation debugging.
  • USB interfaces - to the circuit board power supply with protective diode at the same time there are two high-capacity electrolytic capacitor (to be able to stabilize the external power supply)
  • MCU pin interface - leads to all pins, convenient and peripherals I / O connections.
  • 5V and 3.3V power supply input and output interfaces - commonly used in the external power supply, or with the user board common ground handling. (Multiple sets of power)
  • 4 Screw positioning holes (and with pillars)
  • Power switch (such as a short circuit when the outside world can quickly turn off the power, but also can be an external power module from the new convenience)



    • Interface Overview

  • JTAG / SWD interface to support downloading and debugging.

  • USB interface - can be USB communication with PC.
    USART1 interfaces - can be used USART1 for download, or use
    USART1 output system information, observation.
    MCU pin interface - leads to all pins, convenient and peripherals I / O connections.
    5V and 3.3V power supply input and output interfaces - commonly used in the external power supply, or with the user board common ground handling.



    • 회로도 및 메뉴얼(본제품은 수입품으로 기술지원이 되지않습니다)

    다운로드
